1000Vdc 10x38mm GPV PV 퓨즈 링크

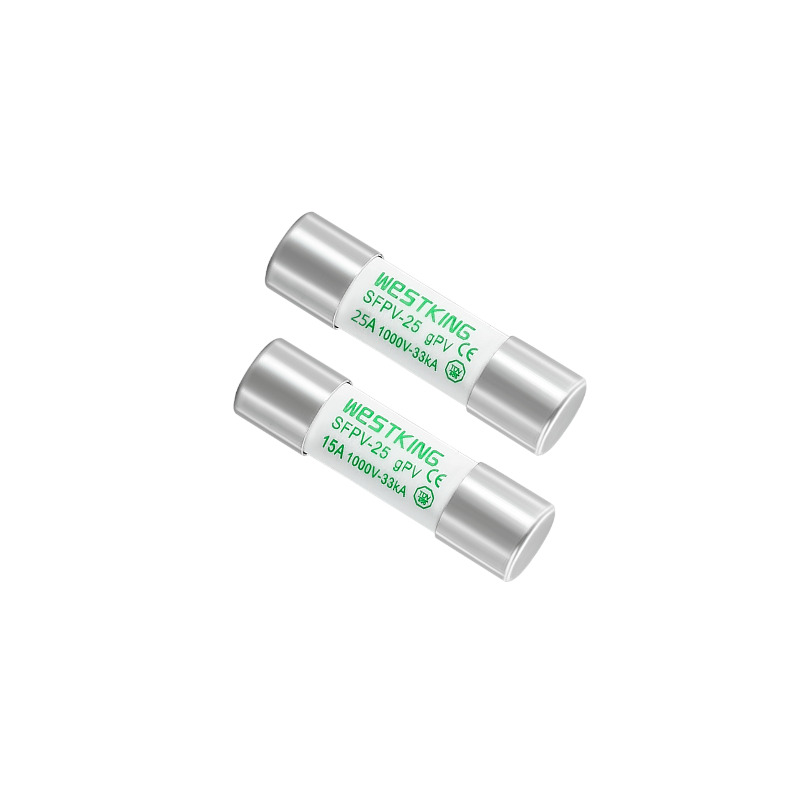

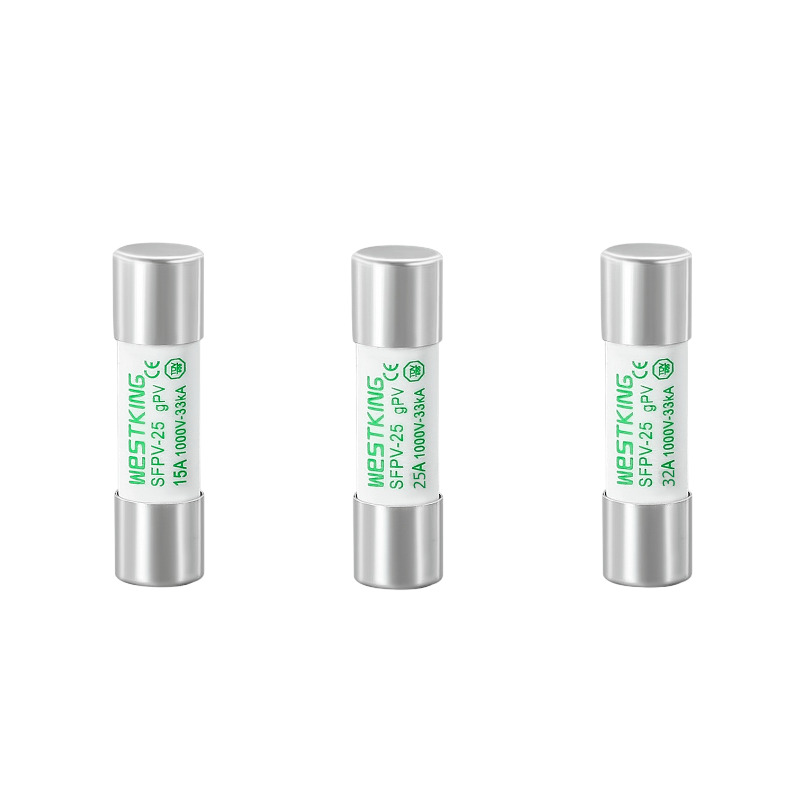

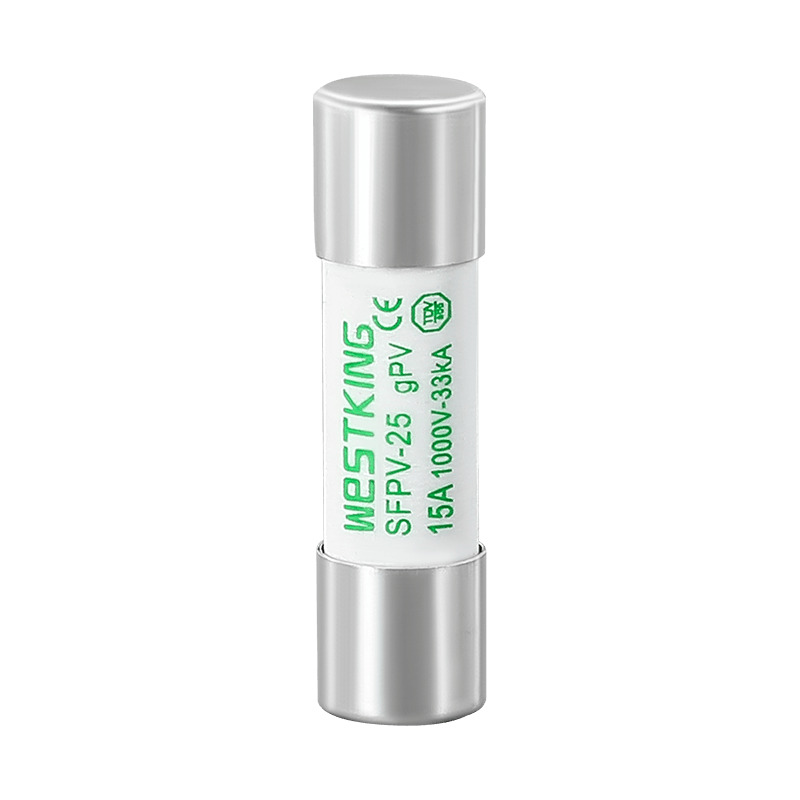

태양광 시스템을 보호하기 위해 특별히 개발된 Westking의 모델 SFPV-251000Vdc 10x38mm GPV PV 퓨즈 링크태양광 애플리케이션의 안전을 보장하도록 설계된 PV 퓨즈 시리즈입니다. 고급 구조는 온도 및 전류 사이클링에 대한 뛰어난 저항성을 제공하여 시스템 수명 연장에 기여합니다. 1000VDC 등급의 모델 SFPV-25는 퓨즈 정격 전류 값의 1.35배에 달하는 낮은 최소 차단 용량을 자랑합니다. 이를 통해 PV 어레이에서 생성되는 일반적인 낮은 오류 전류 조건에서도 안전한 회로 차단이 가능합니다. Westking의 보호 퓨즈 라인을 사용하여 예상치 못한 접지 오류 및 라인 오류로부터 독립형 또는 그리드 연결형 PV 시스템을 보호하십시오.

1000Vdc 10x38mm GPV PV 퓨즈 링크기술 데이터

•주위 온도가 25°C보다 높을 경우 WESTKING의 퓨즈 온도 보정 계수 차트와 사용 설명서를 참조하십시오.

1000Vdc 10x38mm GPV PV 퓨즈 링크표준

IEC/EN 60269-1 퓨즈 링크 - 일반 요구 사항

IEC/EN 60269-6 태양광 ​​발전 시스템용 퓨즈 링크

UL248-19 광전지 퓨즈 링크

RoHS 준수

1000Vdc 10x38mm GPV PV 퓨즈 링크주요 특징/장점

매우 낮은 사고 전류 차단 용량

시스템 수명 연장을 위한 견고한 구조

온도 순환에 대한 탄력성

극한의 온도에서도 안정적인 성능 보장

1000Vdc 10x38mm GPV PV 퓨즈 링크애플리케이션

PV 모듈 인라인 보호

결합기 박스 용도에 적합

모든 태양광 시스템에 적용 가능

PV 시스템의 스트링/어레이 수준에서 보호 기능 제공

인버터 및 배터리 충전 컨트롤러와 호환 가능

인증

TUV CE

is09001 iatf16949

기원

중국

t-I 특성

치수(mm)

호환 가능한 FUSE 베이스

온도 보정 계수 차트

설명:

1. 퓨즈는 -5°C ~ 40°C의 온도 범위 내에서 정상적으로 작동하며, 추가적인 보정이 필요하지 않습니다.

2. 허용 사용 조건은 -40°C ~ 85°C입니다.

3.허용 사용 조건 범위 내에서는 이 표를 참조하십시오.

사용자 매뉴얼

본 매뉴얼은 태양광 발전 보호 목적으로 설계된 gPV 1000Vdc 10x38mm 퓨즈 링크 및 퓨즈 홀더를 대상으로 작성되었습니다.

1.근로조건

1.1 주변 공기 온도

일반 사용 조건: 주변 공기 온도는 40°C를 초과하지 않습니다. 24시간 동안의 평균 대기 온도는 35°C를 초과하지 않으며, 해당 연도 내에 측정된 평균 값은 더 낮습니다. 최소 주변 공기 온도는 -5°C 이상입니다. 허용되는 사용 조건: -40°C ~ 85°C.

1.2 고도

일반 사용 조건: 설치 고도는 2000m를 초과하지 않습니다. 허용되는 사용 조건: 2000m ~ 4500m. 고도 매개변수 수정: 고도가 높을수록 주로 절연 성능 저하, 열 방출 상태 저하 및 기압 변화가 발생합니다.

a) 고도가 100미터 증가할 때마다 퓨즈의 온도 상승은 0.1k - 0.5k씩 증가합니다.

b) 고도가 100m 증가할 때마다 주변 온도 평균은 약 0.5k 감소합니다.

c) 일반적으로 개방된 환경에서 사용되는 퓨즈는 정격 전류에 대한 고도의 영향을 무시하고 여전히 표준 조건을 선택할 수 있습니다.

d) 밀폐된 환경에서 사용되는 퓨즈는 인클로저의 주변 공기 온도 또는 내부 온도가 고도에 따라 크게 감소하지 않고 여전히 40°C 이상에 도달할 수 있는 경우 정격 전류를 줄여야 합니다. 고도가 1000미터 증가할 때마다 정격 전류는 2% - 5%씩 감소합니다.

1.3 대기 조건

일반 사용 조건: 공기가 깨끗하고 주변 기온 40°C에서 상대 습도가 50%를 넘지 않습니다. 더 낮은 온도에서는 더 높은 상대 습도가 허용됩니다. 이러한 조건에서는 온도 변화로 인해 때때로 중간 정도의 응결이 발생할 수 있습니다. 일반 사용 조건: 심각한 응결 현상은 없으며 상대 습도는 최대 95%입니다.

2. 설치 조건

퓨즈는 수평 또는 수직으로 설치해야 하며 실제 상황에 따라 특정 설치를 해야 합니다. 전기 간극은 8mm 이상이어야 하며 연면 거리는 10mm 이상이어야 합니다. PV 퓨즈의 설치 범주는 Class III입니다. 설치 조건은 다음과 같습니다.

a) 진동이나 충격이 심한 곳.

b) 폭발 위험이 없고 금속을 부식시키거나 절연체를 파괴할 수 있는 가스나 먼지(전도성 먼지 포함)가 포함되지 않은 매체.

c) 비나 눈이 들어오지 않는 곳.

3. 설치 방법:

a) TH35 표준 레일 설치;

b) 나사 사양: M5;

c) 권장 설치 토크: 2.0 N·m;

d) 토크 허용 오차: ± 3%.

4. 포장 및 보관

포장: WESTKING의 PV 퓨즈는 골판지 내부 상자와 외부 상자에 비, 습기 저항 및 취약성에 대한 안전 라벨이 붙어 있습니다.

보관: 온도: -40°C ~ 40°C; 상대 습도는 40°C에서 70%, 30°C에서 80%, 20°C 미만에서 90%를 초과하지 않습니다. 방습성, 액체 물과의 접촉 및 수분 흡수로 인한 변형을 피하십시오. 내화성.

5.사용 및 유지관리

PV 퓨즈는 전문 인력이 정기적으로 청소 및 유지 관리하고 패스너 상태를 검사하여 안전한 사용을 보장해야 합니다. PV 퓨즈 링크가 녹으면 WESTKING의 PV 퓨즈로 교체하는 것이 좋습니다. 퓨즈 엘리먼트 교체 시 PV 퓨즈 홀더에 있는 먼지 및 기타 오염 물질을 제거하십시오.

퓨즈를 올바르게 사용하는 데 도움이 되므로 이 설명서를 주의 깊게 읽으십시오. WESTKING New Energy Technology Co., Ltd.는 고객에게 고품질 퓨즈를 제공할 뿐만 아니라 사용자가 전기 안전 문제를 해결하는 데 도움이 되는 포괄적인 기술 서비스를 제공합니다. DC 퓨즈를 연구하고 제조하는 중국 최초의 회사인 WESTKING은 신에너지 전기 분야에 우수한 퓨즈 제품을 제공하기 위해 최선을 다하고 있습니다.
