Westking의 최신 혁신 기술을 소개합니다: 모든 것을 포괄하는 퓨즈 홀더 시리즈
태양광 발전 시스템 보호에 적합합니다. 정밀하게 설계된 10X38mm 광전지 퓨즈 홀더 시리즈는 광전지 시스템을 보호하기 위해 특별히 제작되었습니다. 모듈식 설계를 자랑하는 이 퓨즈 홀더는 안전성과 사용자 친화성을 우선시하고 엄격한 IEC 및 UL 표준을 충족하는 동시에 IP20 보호 등급을 제공합니다. 이를 차별화하는 점은 직관적인 퓨즈 교체 기능으로, 가볍게 두드리기만 하면 손쉽게 유지 관리할 수 있습니다.Westking, 혁신적이고 포괄적인 퓨즈 홀더 출시
제품. 10X38mm 광전지 퓨즈 홀더 시리즈는 광전지 시스템 보호를 위해 특별히 설계되었습니다. 모듈식 설계가 특징인 이 퓨즈 홀더는 안전하고 사용하기 쉬우며 IEC 및 UL 표준을 준수하고 IP20의 보호 등급을 제공하며 퓨즈 교체 기능(가벼운 탭만 필요)을 포함합니다. 10X38mm PV 퓨즈 홀더 시리즈는 시각적 퓨즈 차단 표시기가 있거나 없는 상태로 제공되며 단극 설계로 선택할 수 있습니다. 견고하고 내구성이 뛰어난 열가소성 소재로 제작된 Westking의 제품 시리즈는 안정성과 내구성을 보장합니다.특별 권장 사항: Westking의 10X38mm PV 퓨즈 홀더를 해당 퓨즈와 함께 사용하여 광발전 시스템을 포괄적으로 보호하십시오.
•정격전압: | 1000Vdc 또는 1100Vdc |
•정격 전류: | 32A |
•보호 등급: | IP20 |
•제품 크기: | 10x38mm gPV 퓨즈 링크 |
•정격 차단 용량: | 33kA |
•보관 온도: | -40°C ... 90°C |
•작동 온도 : | -40°C ... 85°C |
• 퓨즈 홀더의 전력 손실: | 0.37W |
• 정격 절연 전압: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 퓨즈 홀더
UL4248-19 태양광 퓨즈 홀더
UL486E 배선 단자
CSA C22.2 Nº 4248-1 퓨즈 홀더 어셈블리
CSA 22.2 N° 65 와이어 커넥터
공간 절약형 컴팩트 디자인
유연성을 위한 모듈식 구조
간편한 통합을 위한 TH35 DIN 레일 설치
IP20 보호 수준
손가락에 안전한 디자인
편리한 퓨즈 접근
추가 액세서리 없이 잠금 가능
닫힌 위치와 열린 위치 모두에서 밀봉 가능
옵션 시각적 퓨즈 표시기
PBT 플라스틱 소재로 제작되었습니다.
글로우 와이어 가연성 지수가 최대 960인 난연성 재료를 통합합니다.
최대 1100VDC의 태양광 애플리케이션
PV 스트링/어레이 수준의 보호
인버터 응용
결합기 상자 작동
is09001 iatf16949
TUV CE
중국
유형 | LED 표시기 | 순중량 | 포장 |

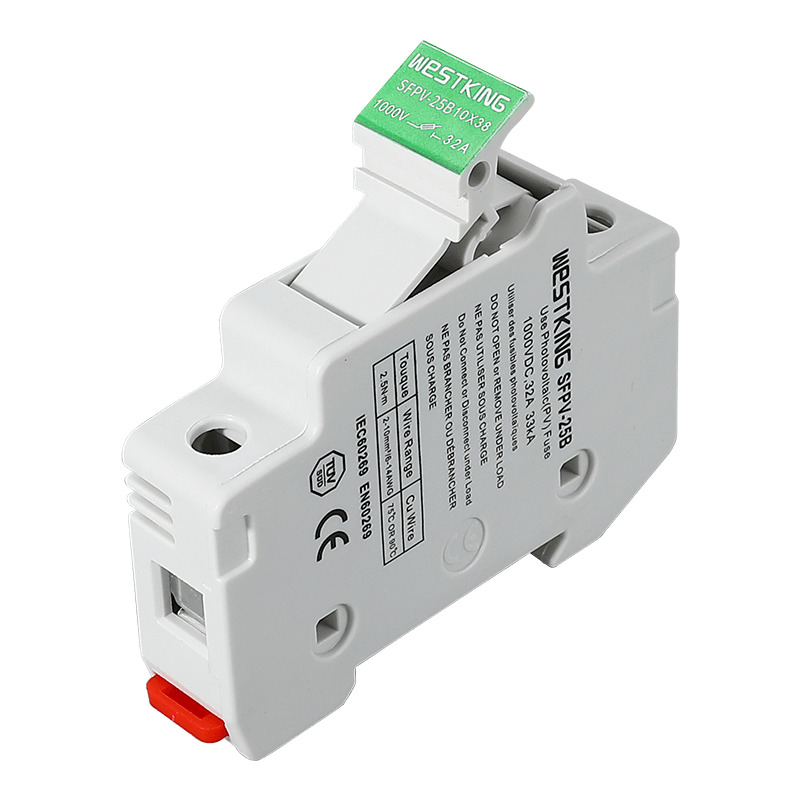

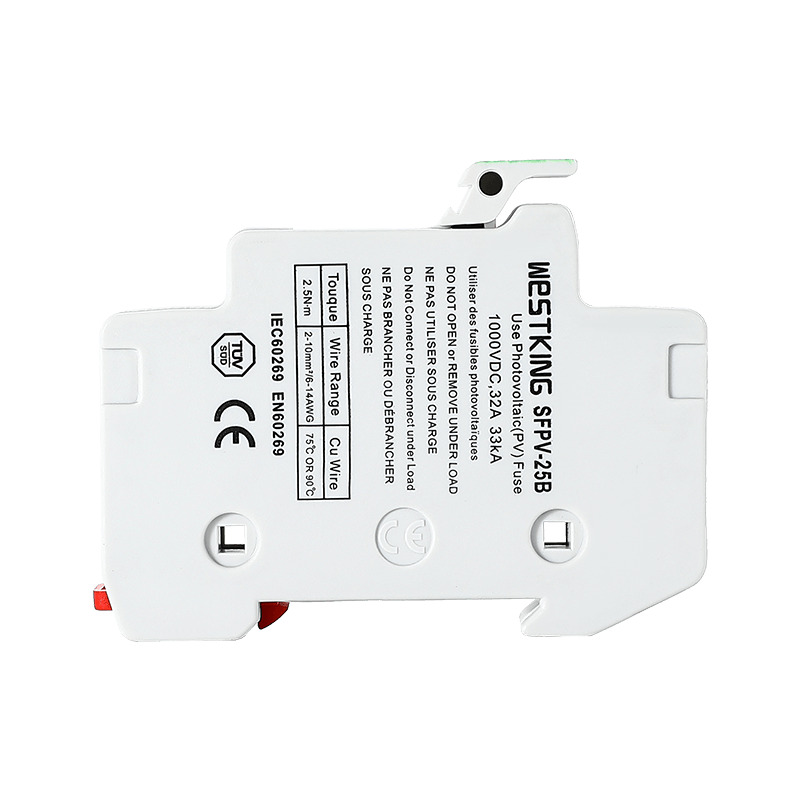

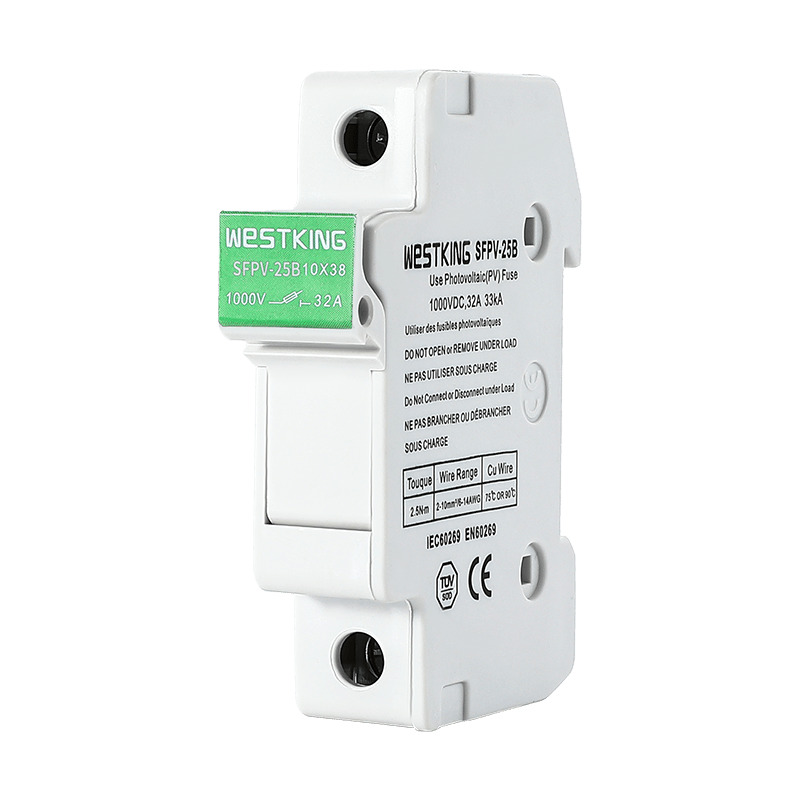

SFPV-25B-1P | 아니요 | 60g | 12개/상자 |
SFPV-25B-2P | 아니요 | 121g | 6 개/상자 |
SFPV-25B-3P | 아니요 | 182g | 4 개/상자 |
SFPV-25B-4P | 아니요 | 243g | 3개/상자 |

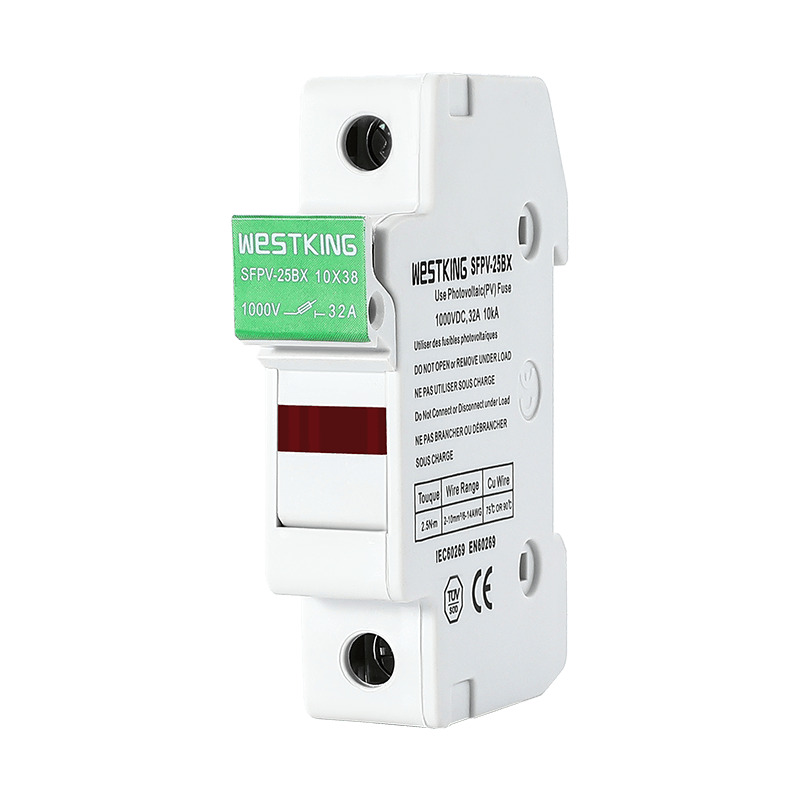

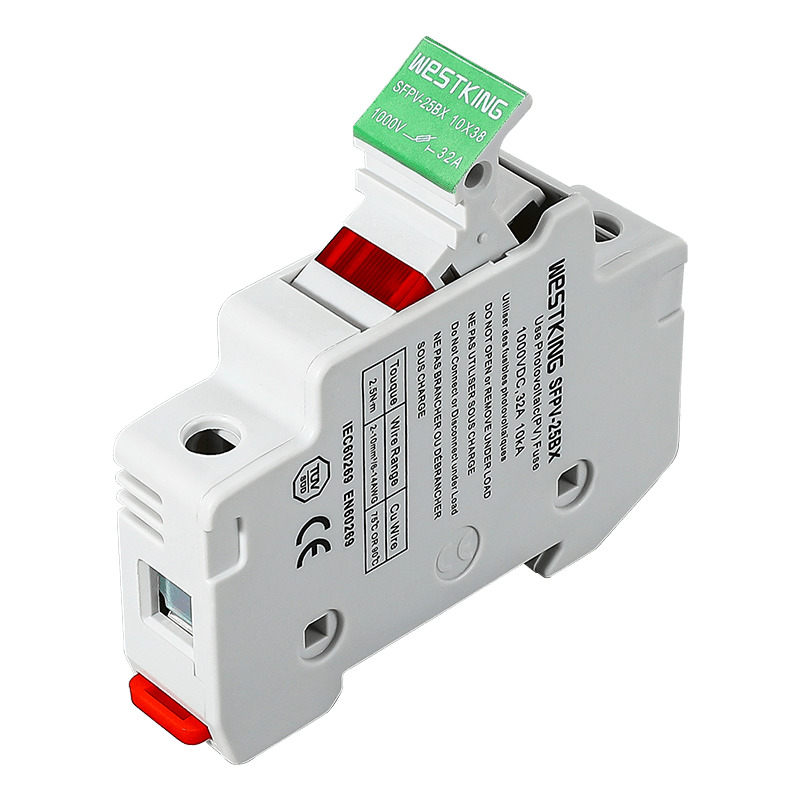

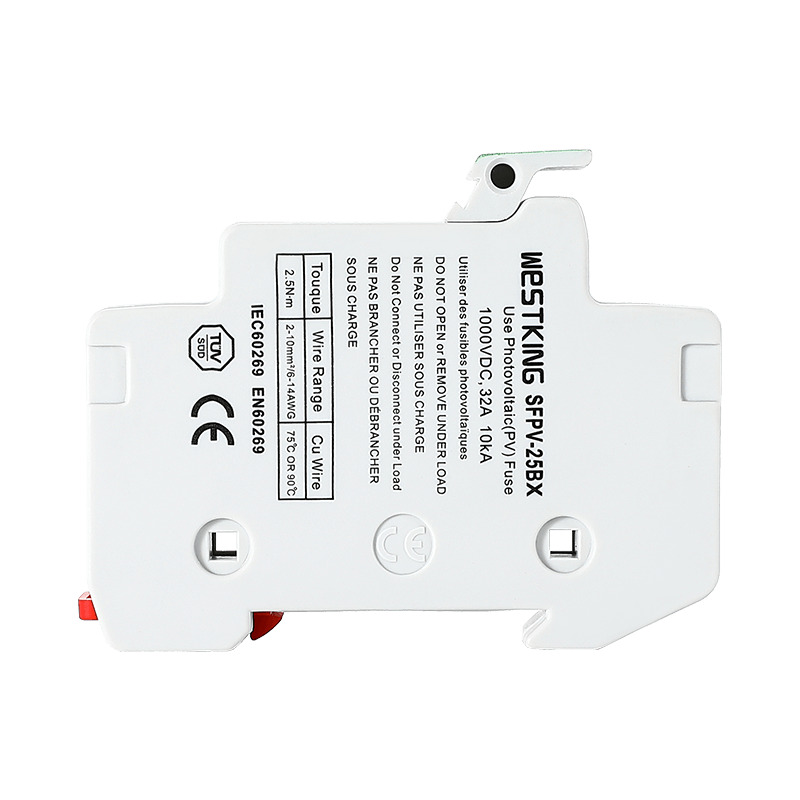

SFPV-25BX-1P | 예 | 62g | 12개/상자 |
SFPV-25BX-2P | 예 | 125g | 6 개/상자 |
SFPV-25BX-3P | 예 | 187g | 4 개/상자 |
SFPV-25BX-4P | 예 | 249g | 3개/상자 |
WESTKING 10X38mm PV 퓨즈 홀더는 중국의 태양광 발전 애플리케이션에서 3천만 개를 초과했습니다. 광전지 퓨즈는 일반적으로 온도 차이가 큰 열악한 환경의 실외에서 사용되므로 광전지 퓨즈의 재료 선택에 대한 엄격한 요구 사항이 있습니다. 연구 개발 단계에서 WESTKING New Energy Technology Co., Ltd.는 광범위한 시뮬레이션 작업 조건 테스트 및 검증을 수행했습니다. 시장의 실제 작동 조건을 참조하고 환경 요인을 고려하여 WESTKING은 마침내 가혹한 환경 테스트 조건을 견딜 수 있는 태양광 홀더를 만들었습니다. 그 결과 중국 시장에서 입소문이 났고, 많은 기술 혁신 프로젝트 입찰 샘플에서 우리 제품에 대한 사용자들의 높은 평가가 이루어졌습니다.
아래에는 설치 및 배선 지침과 함께 10X38mm PV 퓨즈 홀더 적용 환경에 대한 환경 경감 계수 표가 나와 있습니다. 태양광 퓨즈를 올바르게 사용하는 데 매우 중요하며 퓨즈 홀더의 수명을 연장하면서 결함을 줄일 수 있으므로 주의 깊게 읽으십시오.
최대 조임 토크: 2Nm
1-16mm²(16-6AWG) 크기의 강성 또는 다중 연선 전선의 경우 WESTKING은 최대 2x6mm² PZ2 또는 5.5x1mm 일자 드라이버(최대 직경 6mm)를 사용할 것을 권장합니다.
주변 온도 | -40°까지 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
등급감소계수(Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
습기 | 95% | 90% | 80% | 50% | - | - | - | - |
등급감소계수(Le) | 1 | 0.95 | 0.90 | - | - | - | - |
극 수(나란히) | 전류 경감 계수(lth) |
1시~3시 | 1 |
4P 이상 | 0.9 |
