WESTKING EV FUSE의 H형 및 J형 디자인
전기 자동차 장치 공간의 레이아웃 문제를 완전히 고려하십시오. WESTKING 팀은 설계 과정에서 퓨즈가 제한된 공간에 효과적으로 설치될 수 있도록 전기 자동차의 내부 구조와 장비 레이아웃을 철저히 연구했습니다.
H형 및 J형 퓨즈는 각각 다양한 애플리케이션 시나리오에 최적화되어 있습니다. H형 퓨즈는 컴팩트한 디자인과 작은 크기로 공간이 제한된 소형 전기자동차에 매우 적합합니다. 그러나 J형 퓨즈는 크기가 더 크고 전류 전달 용량이 높아 대형 전기 자동차 및 전기 자동차에 더 적합합니다.

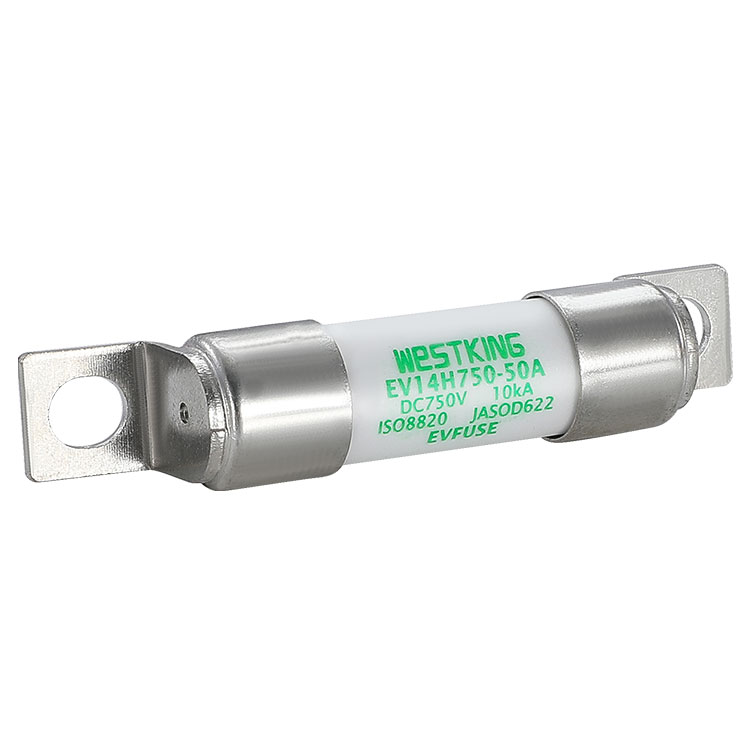

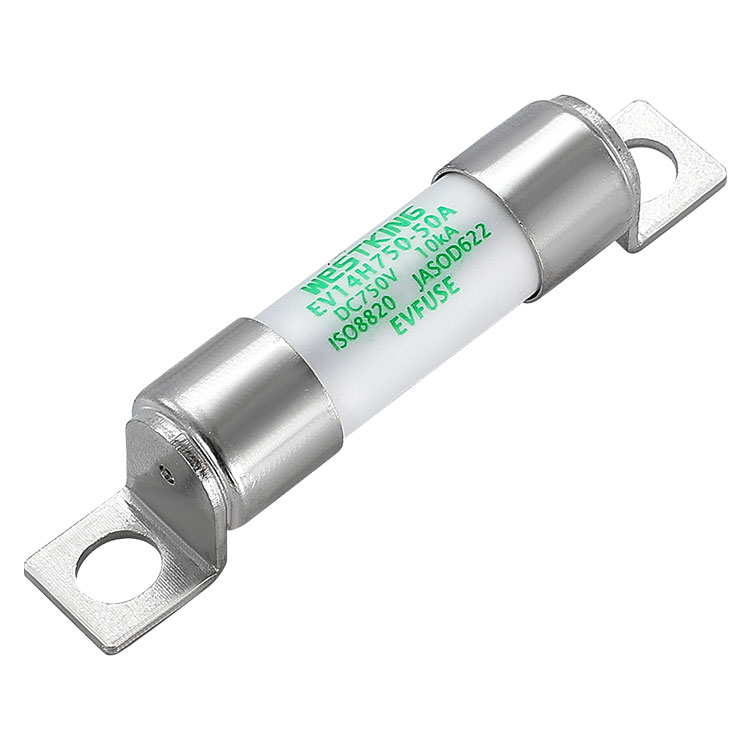

EV14H750은 WESTKING에서 생산한 신에너지 차량 보호 퓨즈로, 750VDC 미만의 전압 플랫폼용으로 설계되었습니다. 주로 분기회로 보호용으로 사용되며 최대 전류범위는 60A입니다. 이 퓨즈는 작은 크기와 높은 차단 용량을 갖추고 있어 전기 자동차에 탁월한 선택입니다.
유형 | 정격전압 | 정격 해류 |
EV14H750-(앰프) | 750VDC | 12A-60A |
•활용 카테고리: | gEV |
•정격 차단 용량: | 20카 |
•시간 상수: | 2±0.5ms |
•주위온도 : | -40°C ... 125°C |
1- 퓨즈 튜브는 고강도 95% 알루미나 세라믹을 채택합니다.
2- 퓨즈 요소는 수입된 일본 재료를 사용하고 정밀한 스탬핑을 거칩니다.
1- 금속 구리 부품을 리벳으로 고정한 다음 다시 용접합니다.
2- 내부 석영 모래는 WESTKING의 독특한 경화 처리 공정을 채택하여 동적 작동 중 라인 결함으로 인한 제품 분리 및 아크 스프레이를 방지합니다.
ISO8820-8
D622를 구입하세요
자동차 요구 사항을 준수하기 위해 ITAF16949 품질 시스템에 따라 제조되었습니다.
RoHS 준수
요청 시 REACH 선언 제공 가능
전류 서지에 대한 강한 저항
가혹한 운전 조건에 대한 내성
안전하고 안정적인 융착 특성
과부하 및 단락에 대한 이중 보호
낮은 온도 상승 및 전력 소비, 배터리 범위 확장
높은 차단 용량
배터리 팩 보호
BDU 및 PDU
보조 장치용 배터리 정션 박스
모두
전기 에너지 저장
배터리 충전기
슈퍼커패시터 팩 보호
DC 릴레이/단로기/스위치에 대한 백업 보호
유지보수 안전 연결 해제(MSD)
is09001 iatf16949
중국
유형 | I2t(A2s) | 전력 손실 0.5인치(w) | 순중량 (g) | |
녹는 | 청산 | |||
EV14H750﹣12A | 412 | 517 | 0.54 | 29.5 |
EV14H750﹣16A | 536 | 735 | 0.71 | |
EV14H750﹣20A | 821 | 1594 | 0.84 | |
EV14H750﹣25A | 1014 | 1893 | 1.06 | |
EV14H750﹣30A | 1253 | 2347 | 1.39 | |
EV14H750﹣40A | 1890 | 3743 | 1.73 | |
EV14H750﹣50A | 2951 | 5384 | 1.96 | |
EV14H750﹣60A | 3846 | 7543 | 2.30 |
설명:
1. 퓨즈는 -5°C ~ 40°C의 온도 범위 내에서 정상적으로 작동하며, 추가적인 보정이 필요하지 않습니다.
2. 허용 사용 조건은 -40°C ~ 85°C입니다.
3.허용 사용 조건 범위 내에서는 이 표를 참조하십시오.
1- 금속 엔드 캡과 보라색 구리 다리는 리벳으로 고정되고 다시 용접되어 진동으로 인해 떨어지지 않습니다.
2- 퓨즈 튜브는 고 알루미나 세라믹으로 만들어져 전기 아크 충격을 견디고 고온에서도 변형되지 않습니다.
3-퓨즈 요소는 수입된 일본 합금 소재로 정밀하게 스탬프 처리되어 전류 충격에 대한 내구성을 보장합니다.
4- 아크 소화 매체는 고순도 석영 모래로 선택적으로 세척 및 처리됩니다.
5-WESTKING이 개발한 경화 공정은 석영 모래를 고정하는 데 사용되어 퓨즈 요소가 진동으로 인해 분리되는 것을 방지하고 전기 아크 충격의 강도를 효과적으로 줄입니다.
6- 저항을 줄이기 위해 내부 및 외부 엔드 캡에 억지 끼워 맞춤이 사용됩니다.
