웨스트킹 NH(NT) 퓨즈
50HZ 또는 60HZ에 적합하며 CCC 인증을 획득했으며 산업 및 통신 분야에서 일반적으로 사용됩니다. 다른 공장에서 제작된 제품과 달리 WESTKING의 NH(NT) FUSE는 500VAC, 690VAC 및 440VDC의 세 가지 전압 레벨에서 애플리케이션 요구 사항을 충족할 수 있습니다. 고강도 세라믹과 보라색 구리를 연결부로 사용하여 온도 상승이 낮고 전력 소비가 낮다는 장점이 있습니다.
WESTKING NH(NT) FUSE는 다음을 포함하는 플러그인형 퓨즈로 설계되었습니다.
퓨즈 베이스(단자 커버 및 상 차폐 포함)
블레이드와 접촉하는 퓨즈 연결
퓨즈 교체 장치(저전압 HRC 퓨즈 풀러)
"gG" 유형 NH 퓨즈는 케이블 및 장비를 보호하는 데 사용되는 전 범위 차단 용량 퓨즈입니다. 가장 낮은 퓨즈 전류부터 차단 용량까지 모든 전류 서지를 차단할 수 있습니다. 따라서 단독으로 보호용으로 사용할 수 있으며 매우 높은 단락 전류의 영향으로부터 전기 장비 및 산업 설비를 보호할 수도 있습니다.
유형 | 정격전압 | 정격 전류 |
NH00(NT00)-앰프 | 500VAC/690VAC/250VDC | 4A-6A-10A-16A-20A-25A-32A-36A40A-50A-63A-80A-100A-125A-160A |
NH1(NT1)-앰프 | 500VAC/690VAC/440VDC | 63A-80A-100A-125A-160A-200A-224A-250A |
NH2(NT2)-앰프 | 500VAC/690VAC/440VDC | 125A-160A-200A-250A-300A-315A-355A-400A |
NH3(NT3)-앰프 | 500VAC/690VAC/440VDC | 315A-355A-400A-425A-500A-630A |
NH4(NT4)--앰프 | 400VAC/690VAC/440VDC | 800A-1000A-1250A |
IEC60269.1
IEC60269.2
DIN43620
RoHS 준수
요청 시 REACH 선언 제공 가능
높은 차단 용량
전류 및 전압 레벨에 대한 다양한 정격
구조가 간단하고 설치 및 유지관리가 용이함
환경적응성과 내구성이 좋음
산업용 배전 시스템:
전기 시스템 구축
전력 시스템
재생 에너지 시스템
운송
전자 장비 및 제어 시스템
• is09001 iatf16949 CCC
중국
유형 | 정격전류(A) | 정격전압 | 차단 용량 | 전력(w) | 무게(g) |

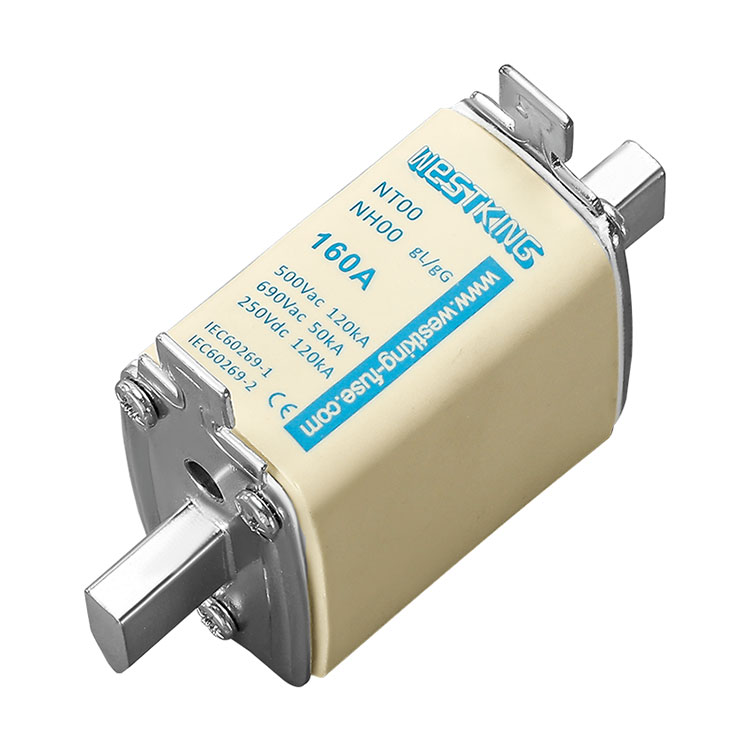

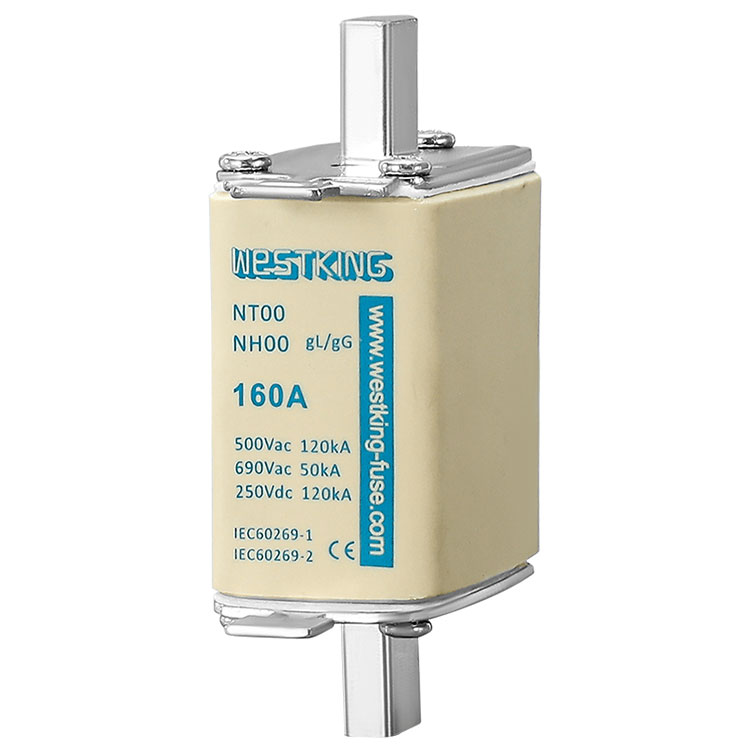

NH00 NT00 퓨즈 링크 | 4 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.5 | 200 |
6 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.6 | ||
10 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.7 | ||
16 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 2.0 | ||
20 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 2.5 | ||
25 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.1 | ||
32 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.5 | ||
36 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.8 | ||
40 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 4.0 | ||
50 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 5.3 | ||
63 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 6.1 | ||
80 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 6.9 | ||
100 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 10.0 | ||
125 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 11.0 | ||
160 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 12.0 |
유형 | 정격전류(A) | 정격전압 | 차단 용량 | 전력(w) | 무게(g) |

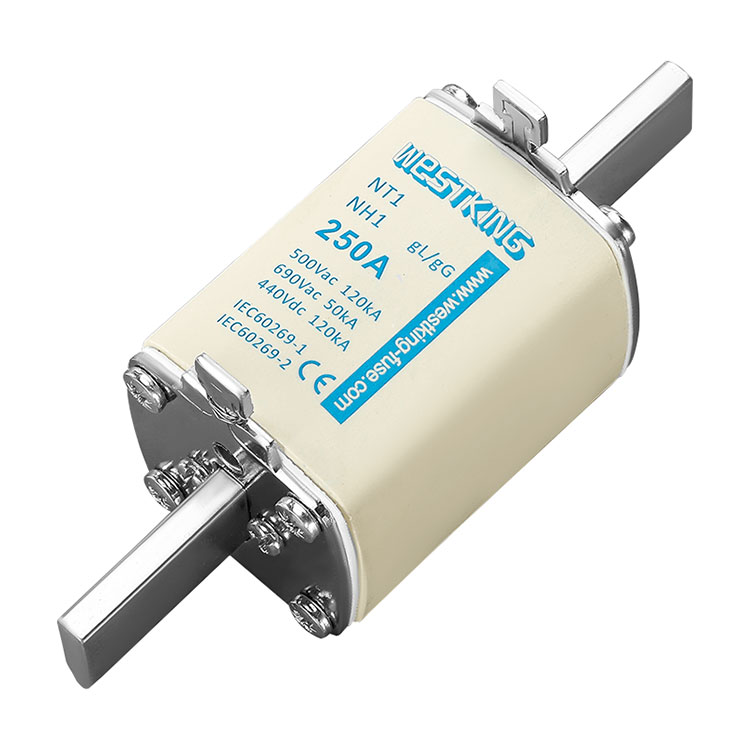

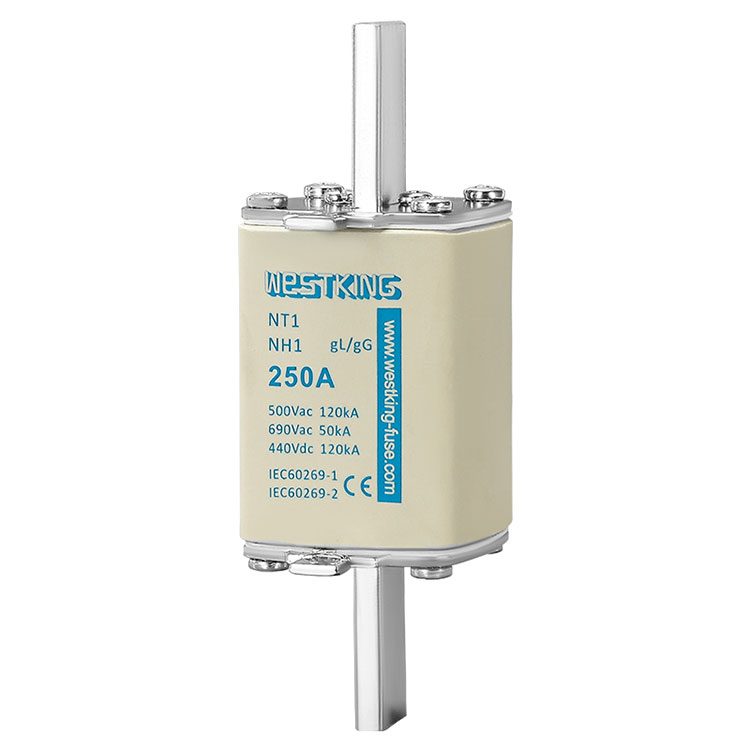

NH1 NT1 퓨즈 링크 | 63 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 7.5 | 400 |
80 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 8.3 | ||
100 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 12.0 | ||
125 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 13.4 | ||
160 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 16.5 | ||
200 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 20.0 | ||
224 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 22.3 | ||
250 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 23.0 |
유형 | 정격전류(A) | 정격전압 | 차단 용량 | 전력(w) | 무게(g) |

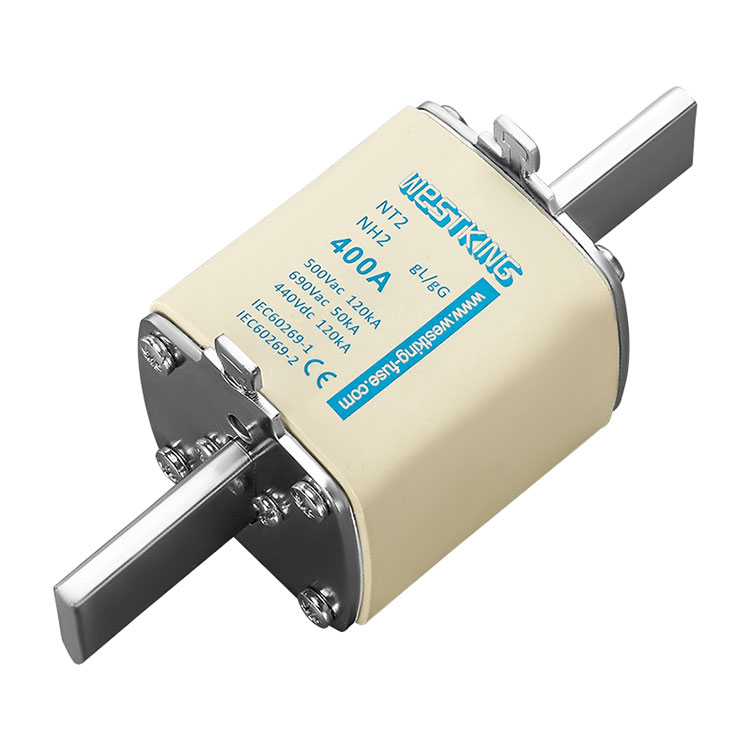

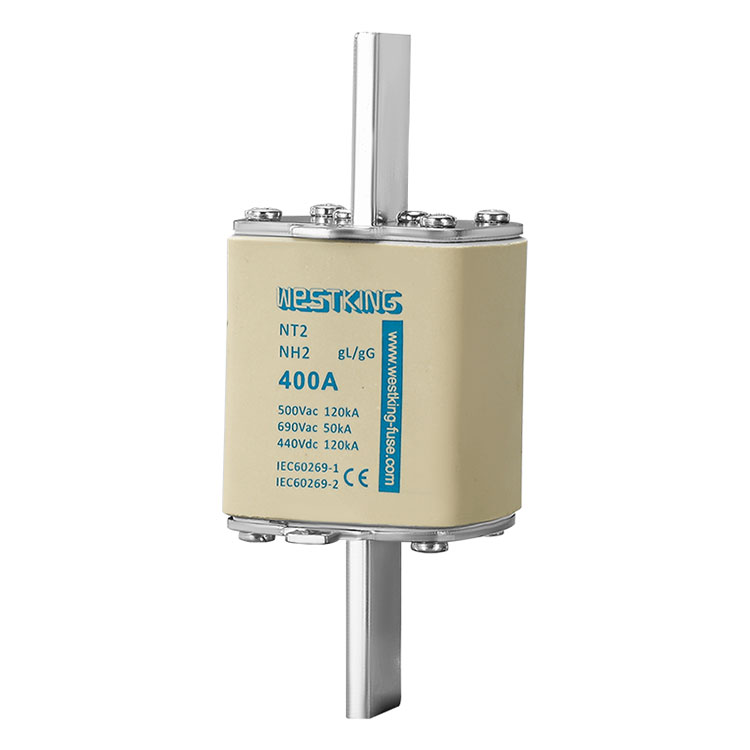

NH2 NT2 퓨즈 링크 | 125 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 21.0 | 610 |
160 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 22.5 | ||
200 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 27.0 | ||
250 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 28.6 | ||
300 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 32.0 | ||
315 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 32.4 | ||
355 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 33.5 | ||
400 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 34.0 |
유형 | 정격전류(A) | 정격전압 | 차단 용량 | 전력(w) | 무게(g) |

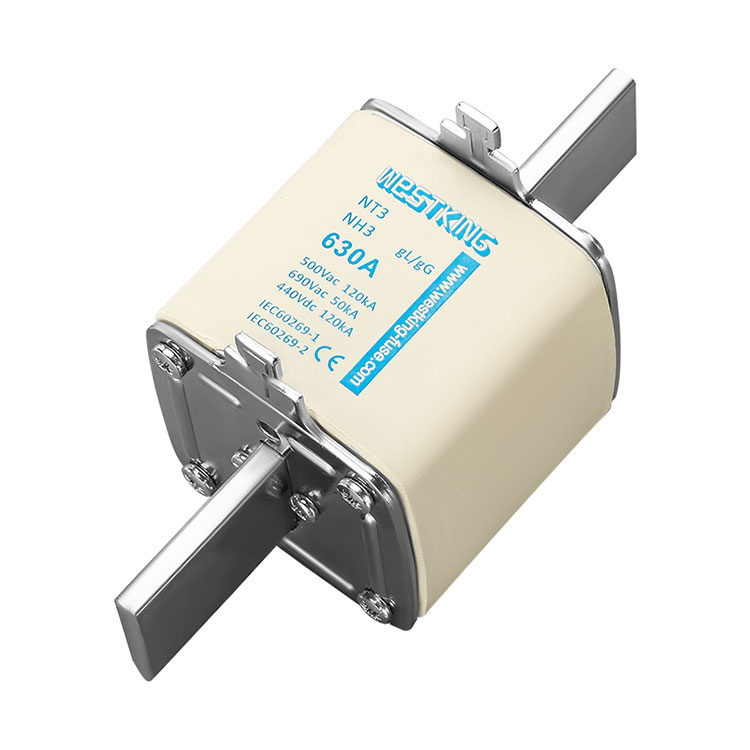

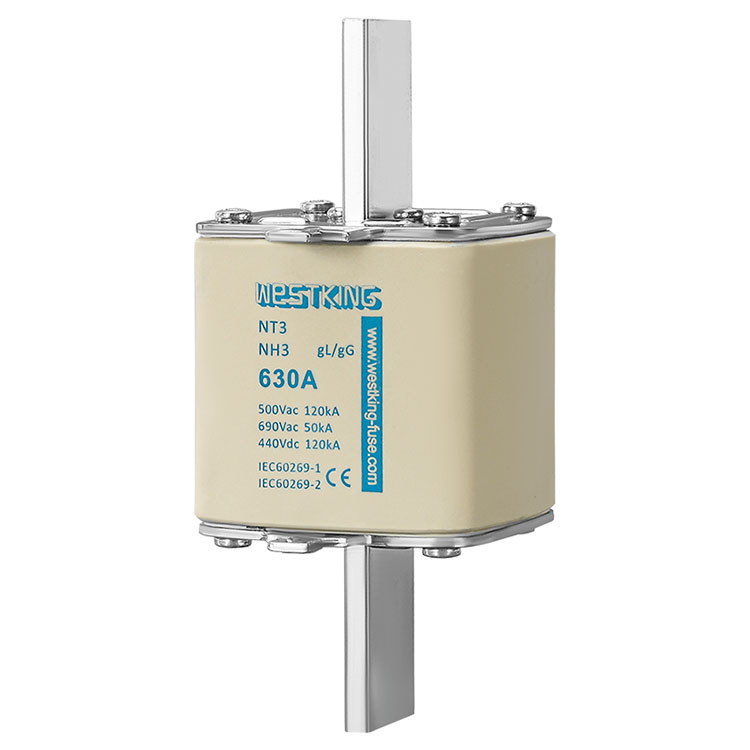

NH3 NT3 퓨즈 링크 | 315 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 35.0 | 820 |
355 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 36.0 | ||
400 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 38.1 | ||
425 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 40.1 | ||
500 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 45.2 | ||
630 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 48.0 |
유형 | 정격전류(A) | 정격전압 | 차단 용량 | 전력(w) | 무게(g) |

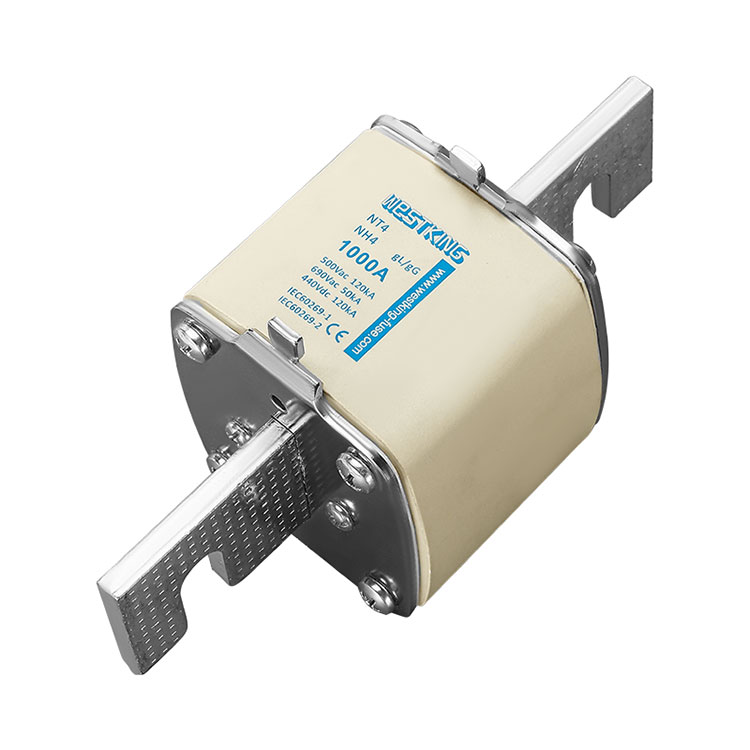

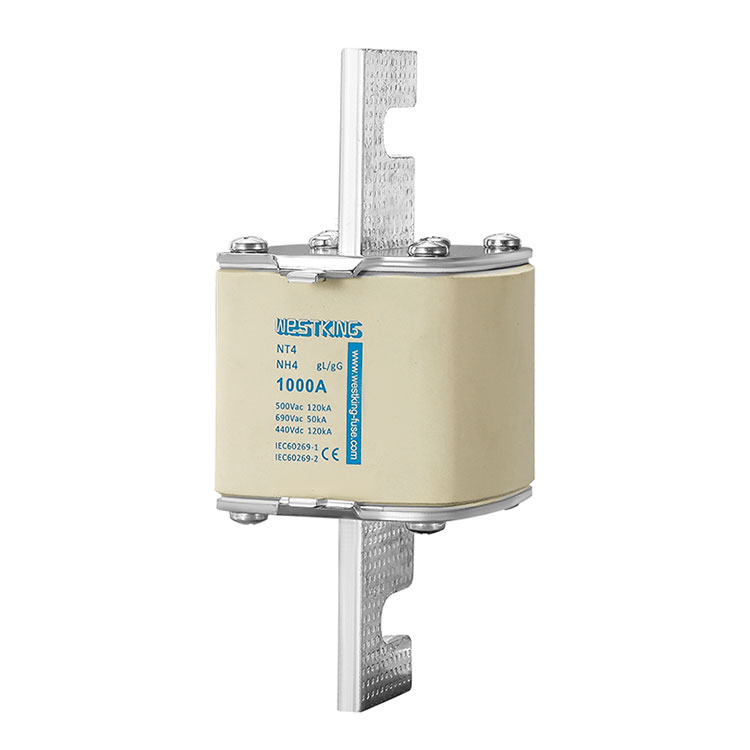

NH4 NT4 퓨즈 링크 | 800 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 75.0 | 1950 |
1000 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 90.0 | ||
1250 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 110.0 |
단면 개략도
NH(NT) 퓨즈의 일반적인 구조에는 두 개의 특정 블레이드 접점 사이에 퓨즈 요소를 배치하고 단면이 타원형 또는 직사각형인 세라믹 관형 절연체 내에 캡슐화하는 작업이 포함됩니다. 블레이드 접점은 표준 NH 교체 핸들과 호환되는 그립 러그가 있는 엔드 플레이트에 고정되어 퓨즈를 삽입하고 제거할 수 있습니다. 외부 끝 표면의 스프링 장착 표시기 또는 퓨즈 전면의 버튼 표시기인 표시 장치는 표시기 와이어가 녹을 때 밀어서 열리며 퓨즈가 작동했음을 나타냅니다.
퓨즈의 시간-전류 특성과 온도상승을 결정하는 퓨즈소자는 구리 또는 은테이프를 사용하여 세심하고 정밀하게 제작됩니다. 균일한 테이프 두께, 우수한 전도성 및 고정밀 절단으로 전력 손실이 낮고 지정된 시간-전류 특성을 준수합니다.
세라믹 본체는 뜨거운 가스와 액화 금속이 환경으로 배출되는 것을 방지합니다. 탤크나 알루미나 등 고급 산업용 세라믹 소재를 사용해 작업 시 발생하는 고온과 압력에 견딜 수 있다.
엔드 플레이트에는 표준 NH 교체 핸들과 호환되는 그립 러그가 있어 핸들을 사용하여 퓨즈를 삽입하고 제거할 수 있습니다. 엔드 플레이트는 세라믹 튜브와 함께 아크 스위칭을 위한 내압 쉘을 형성합니다.
실리카 모래는 전류 제한에 필수적입니다. WESTKING New Energy Company는 일반적으로 건조 후 수분이 전혀 없는 높은 화학적, 광물학적 순도(산화규소 함량 99.9% 이상)를 지닌 결정질 규사를 사용합니다. 규사의 지정된 입자 크기 분포와 최적의 충전 밀도는 스위칭 기능을 위한 기본 요구 사항입니다.
표시 장치는 작동 퓨즈를 신속하게 감지할 수 있습니다. 스프링력이 충분히 높으면 소형 스위치나 해제 장치를 작동하는 스트라이커 역할도 할 수 있습니다.
솔더는 시간-전류 특성을 더 낮은 용융 전류로 변환할 수 있습니다. 땜납을 선택할 때 땜납이 녹을 때 납땜 지점에 미치는 땜납의 합금 효과에 특별한 주의를 기울여야 합니다. 납땜은 올바른 위치에 납땜되어야 하며 납땜의 양이 적절해야 합니다.
블레이드 접점은 퓨즈 본체와 베이스를 전기적, 기계적으로 연결하는 데 사용되며 표면은 은도금된 구리 또는 구리 합금으로 만들어집니다. 부식성 가스의 특수 용도에 사용되는 경우 주석 또는 니켈로 도금된 접점도 사용됩니다.
고품질 소재와 절묘한 장인 정신을 갖춘 WESTKING NH 퓨즈는 송전 및 배전을 위한 안정적인 안전 보장을 제공합니다. 사용 중에는 각 구성 요소의 양호한 상태를 보장하고 전기 장비의 안전한 작동을 보장하기 위해 감지 및 유지 관리에 주의를 기울여야 합니다.
