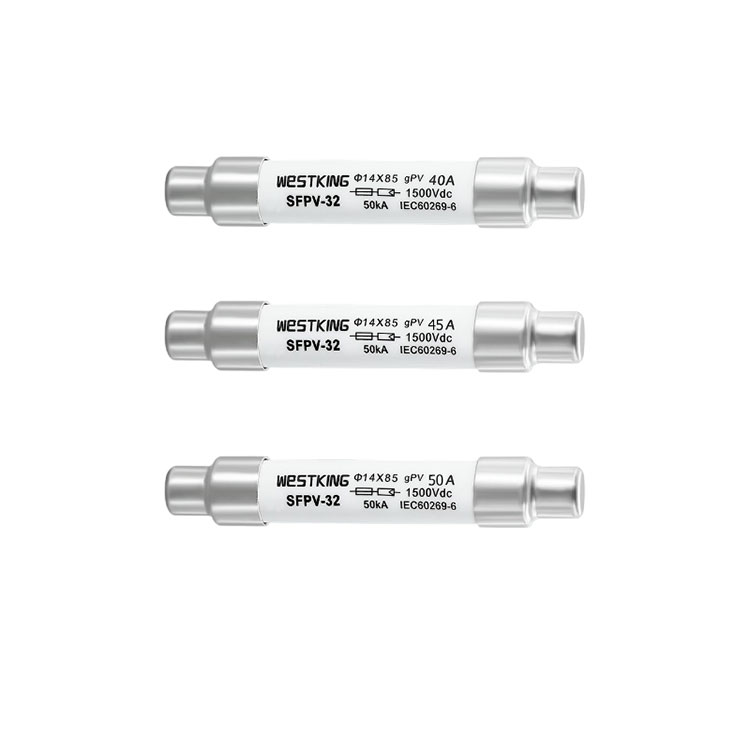

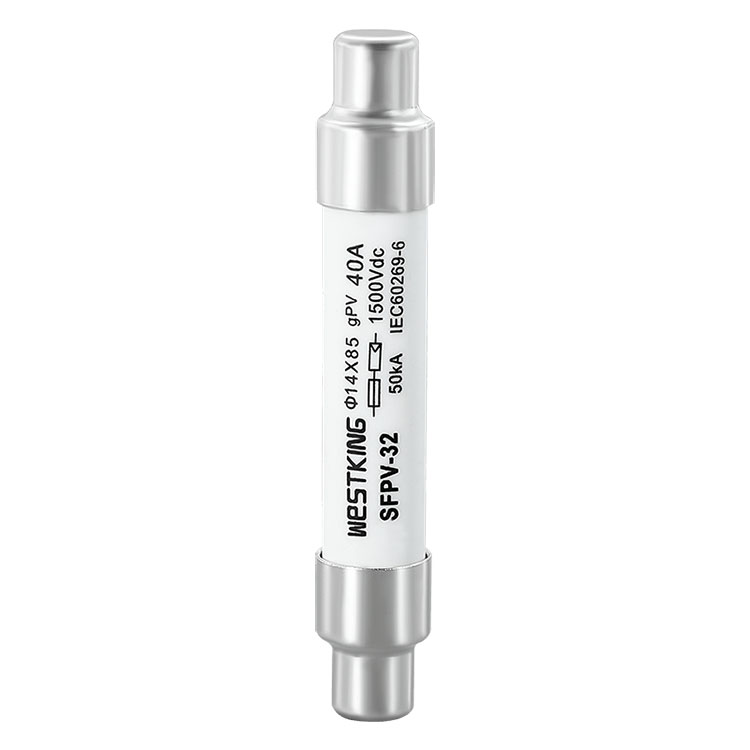

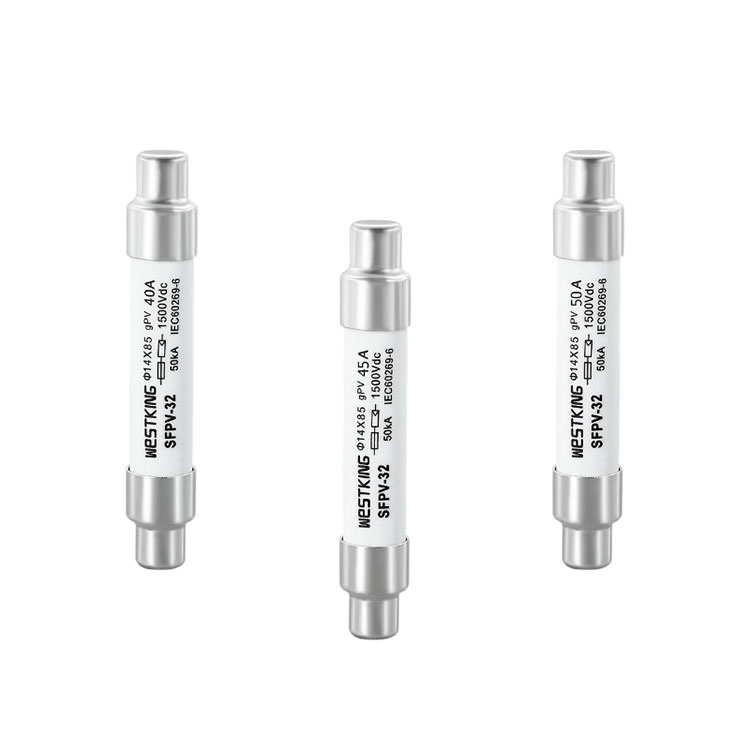

10/14x85 GPV 1500VDC 퓨즈 링크

10/14x85mm gPV 1500VDC 퓨즈 링크 출시10/14x85 GPV 1500VDC 퓨즈 링크10X85mm 퓨즈 링크 시리즈 내에서 현재 확장의 확장을 표시합니다. 최대 정격 전류가 50A로 수많은 대규모 태양광 발전소의 요구 사항을 효과적으로 충족합니다. 모든 퓨즈 링크는 85mm의 균일한 길이를 공유하고 SFPV-32BX 태양광 베이스를 활용하여 기존 10X85mm 시리즈와 원활한 호환성을 보장합니다.

문의 보내기

제품 설명

10/14x85mm gPV 1500VDC 퓨즈 링크10/14x85 GPV 1500VDC 퓨즈 링크최대 정격 전류가 50A인 10X85mm 퓨즈 링크 전류 확장의 확장입니다. 이는 많은 대규모 태양광 발전소의 요구 사항을 충족합니다. 모든 퓨즈 링크의 길이는 85mm이며 10X85mm와 동일한 광전지 베이스 SFPV-32BX를 사용합니다.

10/14x85 GPV 1500VDC 퓨즈 링크기술 데이터

•정격전압:	1500Vdc 또는 1200Vdc
•정격 전류:	25A...50A
•활용 카테고리:	gPV
•정격 차단 용량:	50kA
•최소 인터럽트 등급:	1,35·인
•비용단 전류:	1,13·인
•보관 온도:	-40°C ... 90°C
•작동 온도 :	-40°C ... 85°C

•주위 온도가 25°C보다 높을 경우 WESTKING의 퓨즈 온도 보정 계수 차트와 사용 설명서를 참조하십시오.

10/14x85 GPV 1500VDC 퓨즈 링크표준

IEC/EN 60269-1 퓨즈 링크 - 일반 요구 사항

IEC/EN 60269-6 태양광 발전 시스템용 퓨즈 링크

UL248-19 광전지 퓨즈 링크

RoHS 준수

10/14x85 GPV 1500VDC 퓨즈 링크주요 특징/장점

낮은 승수 전류 과부하가 트리거될 수 있습니다.

고알루미나 세라믹 사용

저전력 소비

퓨즈 요소는 안정적인 퓨즈 특성을 갖춘 일본의 Toshiba를 채택합니다.

10/14x85 GPV 1500VDC 퓨즈 링크애플리케이션

PV 모듈에 대한 인라인 보호 제공

결합기 박스 애플리케이션에 이상적

모든 태양광 발전 시스템에 사용하기에 적합

PV 시스템에 대한 스트링/어레이 수준 보호 제공

인버터 및 배터리 충전 컨트롤러와 원활하게 작동

인증

is09001 iatf16949

TUV CE

기원

중국

10/14x85 GPV 1500VDC 퓨즈 링크전기적 특성

정격 전류	I2t(A2s)		전력 손실(w) 1.0인치	순중량
정격 전류	녹는	청산	전력 손실(w) 1.0인치	순중량
25A	5	16	0.9	31g
30A	380	1400	5.6
32A	390	1800	6.3
35A	410	2000	7.4
40A	460	2450	8.5
45A	530	3200	9.6
50A	600	3800	10.5

t-I 특성

치수(mm)

호환 가능한 FUSE 베이스

온도 보정 계수 차트

설명:

1. 퓨즈는 -5°C ~ 40°C의 온도 범위 내에서 정상적으로 작동하며, 추가적인 보정이 필요하지 않습니다.

2. 허용 사용 조건은 -40°C ~ 85°C입니다.

3.허용 사용 조건 범위 내에서는 이 표를 참조하십시오.

태양광 발전 및 대규모 태양광 발전소 분야에서 WESTKING의 고품질 퓨즈는 중요한 역할을 합니다. 중국 퓨즈 산업을 대표하는 WESTKING은 광전지 시스템에 적합한 퓨즈 시리즈를 제공하여 탁월한 보호 및 신뢰성을 제공합니다. 이 퓨즈는 장비 손상 및 안전 위험을 방지하는 빠른 퓨즈 특성으로 태양광 모듈, 인버터, 케이블 및 배전 시스템을 보호하는 데 주로 사용됩니다. 또한 WESTKING 퓨즈는 퓨즈 전류가 낮아 시스템 고장률을 줄입니다. 대규모 태양광 발전소에서는 적합한 퓨즈를 선택할 때 퓨즈 용량, 정격 전압, 퓨즈 속도 등의 요소를 고려해야 합니다. WESTKING 퓨즈는 결함 손실을 효과적으로 줄이고 발전 효율을 향상시킵니다. 실제 적용에서는 퓨즈를 정기적으로 검사하고 교체해야 합니다. 전 세계적으로 태양광 발전 산업이 발전함에 따라 고품질 퓨즈에 대한 수요도 늘어날 것입니다. 중국 최고의 퓨즈 제조업체인 WESTKING은 보다 복잡한 작업 조건에서 사용되는 광전지 퓨즈의 요구 사항을 충족하기 위해 지속적으로 제품 성능을 개선할 것입니다.
