광전지 기술의 발전으로
, 태양 에너지 변환 효율은 지속적으로 향상됩니다. 결과적으로 수많은 태양광 발전소가 1000Vdc에서 1500VDC로 전환되어 전력 손실이 감소하고 시스템 효율성이 향상되었습니다.태양광 기술이 발전하면서

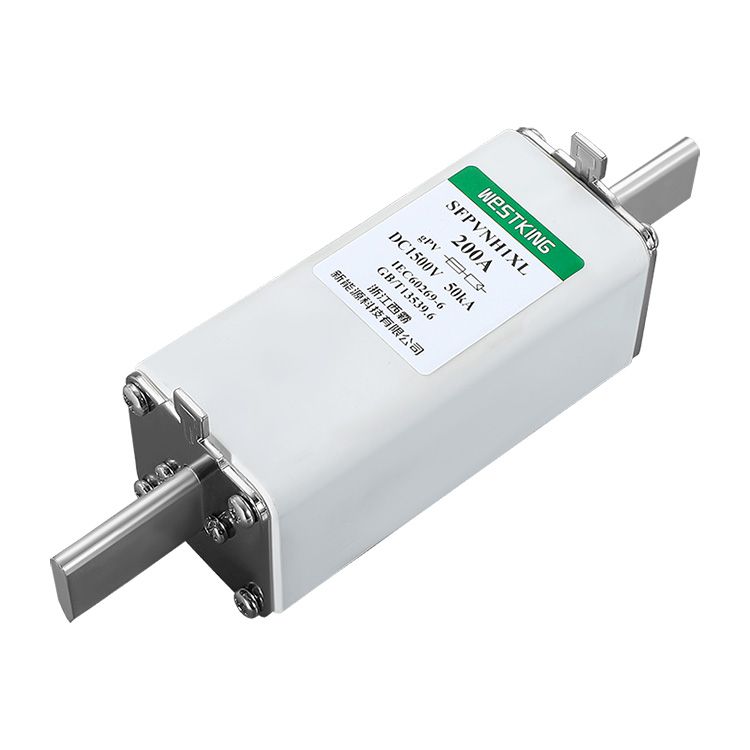

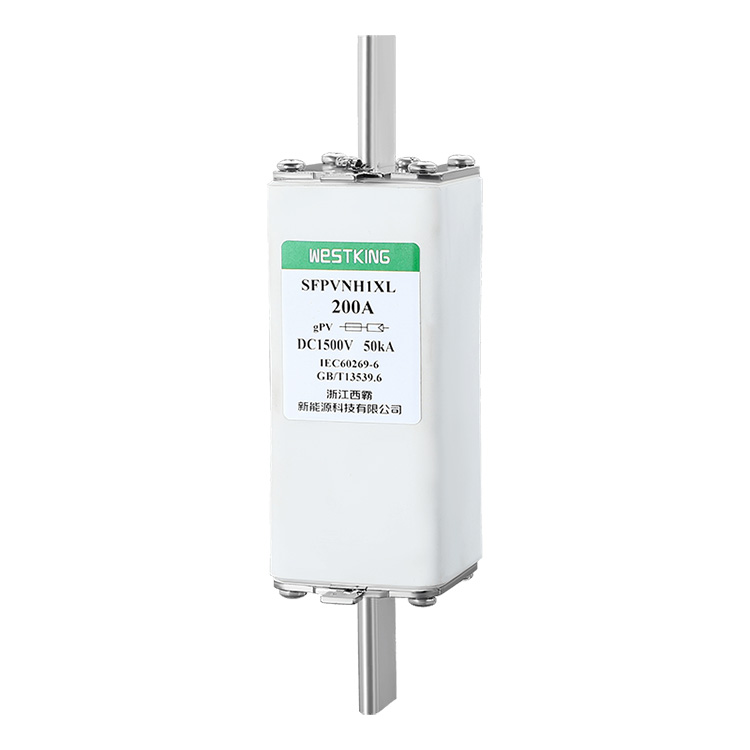

, 태양 에너지의 변환 효율은 계속 증가하고 있습니다. 많은 태양광 발전소는 전압을 1000Vdc에서 1500VDC로 업그레이드하여 전력 손실을 줄였습니다. 시장 수요에 부응하여 WESTKING은 현대 광전지 분야의 전기 보호 요구 사항을 충족하기 위해 10X85mm, 10/14X85mm 및 NH1XL, NH2XL, NH3XL 시리즈 사각 튜브형 고전류 광전지 퓨즈를 포함한 일련의 1500VDC 광전지 보호 퓨즈를 개발했습니다. . 전압 업그레이드는 퓨즈 제조 공정에 대한 더 높은 요구 사항을 제시합니다. WESTKING은 독립적인 연구 개발 기관을 보유하고 있으며 핵심 부품인 퓨즈 멜트는 고아킹 소재를 채택하여 고전압 차단 과정에서 발생하는 아크 충격을 효과적으로 흡수하여 과부하 전류의 안전한 차단을 보장합니다.
•정격전압: | 1500Vdc •정격 전류: |
63A...250A | •활용 카테고리: |
gPV | •정격 차단 용량: |
50kA | •최소 인터럽트 등급: |
1.35·에 | •비용단 전류: |
1.13·에 | •보관 온도: |
-40°C ... 90°C | •작동 온도 : |
-40°C ... 85°C |
•주위 온도가 25°C를 초과하는 경우 WESTKING Solar 퓨즈 온도 보정 표를 참조하십시오.
IEC/EN 60269-1 퓨즈 링크 - 일반 요구 사항
IEC/EN 60269-6 태양광 발전 시스템용 퓨즈 링크
UL248-19 광전지 퓨즈 링크
RoHS 준수
글로벌 인지도
낮은 고장 전류 차단 기능
저전력 소비
고강도 알루미나 세라믹
고효율, 저전력 소비
간편한 삽입 설치
태양광 발전 보호 애플리케이션
인버터 보호
들어오는 네트워크 전류로부터 보호
• is09001 iatf16949
중국
정격 전류 | I2t(A2s) | 전력 손실(w) 1.0인치 | 순중량 | |
녹는 | 청산 | |||
63A | 500 | 1250 | 22 | 960g |
80A | 680 | 2300 | 24 | |
100A | 1100 | 4200 | 29 | |
125A | 2000 | 8000 | 35 | |
160A | 5200 | 19000 | 42 | |
200A | 9500 | 46000 | 52 | |
250A | 16800 | 82000 | 60 |
A | B | C | D | E | F | G | H |
119 | 114 | 123 | 191 | 25 | 6 | 39 | 51 |
설명:
1. 퓨즈는 -5°C ~ 40°C의 온도 범위 내에서 정상적으로 작동하며, 추가적인 보정이 필요하지 않습니다.
2. 허용 사용 조건은 -40°C ~ 85°C입니다.
3.허용 사용 조건 범위 내에서는 이 표를 참조하십시오.
